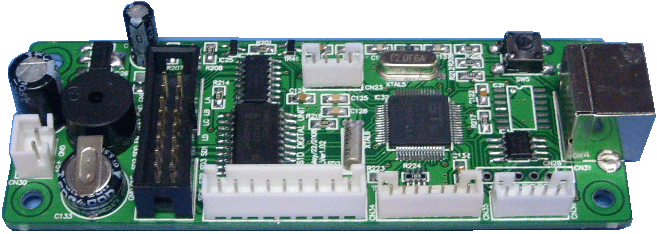

LED显示屏驱动板(DL61D)



    DL61D能够驱动市面上所有的LED单基色和双基色显示屏,支持标准的电脑键盘及红外线遥控器,无需借助电脑即可对显示内容进行编辑及更改,支持拼音、T9笔画、英文等直接输入,可与市面上任意尺寸的显示屏配合。

          产品名称:LED显示屏驱动板
          型    号:DL61D
          外形尺寸:100x32(mm)
          定位尺寸:91x28(mm)


  产品特性
  • 使用 DISTOOLS电脑端控制工具,支持GIF动画 ﹑ BMP图片 ﹑ TXT文本文件。

  • 最大像素为24576点,一屏可支持96个16×16的单色中文字可48个16×16的双色中文字。
  • 板载 PS2键盘接口,用户直接使用标准的电脑键盘作为输入工具,标准的“记事本”操作方式,无需学习即可使用,无需使用电脑即可更换显示屏内容。

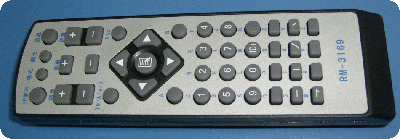

  • 支持红外线遥控器,能够轻松实现拼音、笔画、数字、英文等输入法,以及各种符号的输入。

  • 板载通用的 LED显示屏接口,可以驱动市面上任意单基色和双基色LED显示屏。

  • 自动光度控制,根据环境光亮变化,自动使用相应的亮度显示。
  • 用户可以自行修改所连接显示屏的数量及排列方式。
  • 业界首推显示屏连线最短技术,即使在多行显示屏连接时,也可以保证连线只在相邻两个屏之间连接,无需加入扩展控制卡或使用不同规格的连线。
  • 使用单片机通过串口发送内码方式进行显示,方便作为控制单元加入到用户产品之中。
  • 支持国标及 BIG5内码,同时支持简体及繁体两种16×16的点阵汉字字体 。
  • 通讯功能强大,支持 RS232、RS485、 USB设备 、FM RDS无线等多种通讯接口。
  • 开放的串口通讯协议,用户可以进行二次开发,实现产品的个性化﹑差异化。
  • 可显示年、月、日、时、分、秒、星期、温度、湿度、光度,支持 12与24小时制式选择。
  • +5V单电源供电输入。
  • LED显示屏驱动板(DL61D),出处:www.hsav.com



DL61E可支持龙珠科技自产的所有ST-9系列的LED显示屏,同时能够驱动市面上所有的单、双基色LED显示屏。



  应用公屏型号说明
    市面上任意单基色和双基色LED显示屏,我司采用“CL-”开头,后面加三位数字表示,如:CL-060。不同型号的LED显示屏,支持最大有效像素会有所不同,具体请参考DisSetup.exe设置工具。
  电气、特性及温度规格
  • 工作电源:+5V

  • 工作电流:80 mA ,不包括LED显示屏

  • 工作寿命:大于5年
  • 工作温度:0℃~+85℃。如需工业级的产品,可以在订货时说明
  • 时间运行:在不供电时时钟自动运行10至20天
