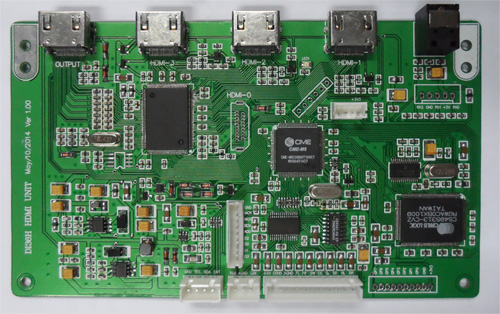

产品名称：三HDMI接口8声道音频解码板DI36H
型 号：DI36H
外形尺寸：153x90(mm)
产品特性-
三路HDMI音频及视频输入，可扩展一路MHL输入，支持HDMI V1.4版本标准协议，并向下低版本兼容，三路HDMI视频可任意切换到HDMI输出。
-
一路HDMI音频及视频输出，输出的音频视频信号只从三路输入的HDMI之中选择。
-
一路光纤及三路SPDIF数码输入,可根据需要改成光纤或同轴输入。
-
一路内部立体声模拟输入，用户可以自行扩展多路模拟输入。
-
采用CS4953系列音频DSP，CS8415 96KHz数字接收器，96KHz/24bit ADC及DAC。
-
支持杜比AC3、DTS、PCM、HDCD、杜比定向逻辑、次世代LPCM 7.1声道等解码，多种聆听模式及声场效果重放。
-
8声道模拟音频输出，可自行选配不同的低通滤波电路以获得不同的输出效果。
-
使用AGATE大规模FPGA AS1E5F1KA作中心处理单元，内置高速8051硬核，实时处理PCM信号。
-
使用FPGA硬件模块做音频信号检测，自动作PCM 2声道与LPCM 8声道选择。
- 内置输入信号自动识别功能，当没有信号时可提供控制静噪信号输出，免除了外接检测电路。
-
STL212单片机可以在线直接升级程序，使用更新的程序可以在网上获得，极大方便调试及生产维护。
-
最多12个扩展IO口，可以无需外置单片机完成整机功能。IO口支持模拟输入，可以增加电压检测、频谱显示等特别功能。
-
与用户主机连接使用I2C从机接口，无需增加额外接口即可使用现成的I2C接口。
-
I2C通讯带有INT中断输出端口，用户主机可以在INT变化时才读取相应的数据，减少了用户主机的通讯占用时间。
- 提供60字节的记忆体空间，与24C01的功能完全相同，用户可以省略记忆的芯片例如24C01、93C46等记忆芯片。
- 开发套件SDK提供源代码，方便用户进行二次开发。
- 双HDMI接口8声道音频解码板(DI35H），出处：www.hsav.com
DI36H HDMI兼容视频信号格式
1080P
24Hz
1080P
50Hz
适用范围-
蓝光HDMI高清解码功放。
-
数字音频解码器或模拟音频解码器。
-
带解码的多声道多媒体音箱。
-
多声道AV接收功放。
- 配备PS2/PS3游戏设备。
- 电脑主机周边音频解码设备。
技术参数序号 |
项目 |
最小值 |
典型 |
最大值 |
1 |
+5V电源电压 | +4.6V |
+5V |
+5.5V |
2 |
+5V工作电流(@HDMI(DTS)) | 720mA |
750mA |
770mA |
3 |
数字 RX输入 | 0.1V(P-P) |
0.5V(P-P) |
1.0V(P-P) |
4 |
模拟输入有效检测电平 | 0.8Vrms |
- |
- |
5 |
信噪比(CIR) | - |
88dB |
- |
6 |
分离度 | - |
87dB |
|
7 |
电平输出@0dB | - |
1V |
- |
8 |
模拟电平输入 | - |
2V |
2.2V |
9
|
频率响应（20Hz-20KHz） | - |
+/-1dB |
- |
注：DI36H在高分辨率视频的DTS音频格式工作时功耗较大，建议使用足够大功率的LDO或者DC/DC稳压器。
相关资源- DI36H通讯例程式
